Укладчик-заборщик роторный (стакер-реклаймер) УЗР 1200/600

Укладчик-заборщик роторный (стакер-реклаймер) УЗР 1200/600Укладчик-заборщик роторный (далее по тексту УЗР) предназначен для укладки угля в штабель производительностью 1200 т/ч и забора его из штабеля производительностью 600 т/ч на открытом складе угля Черепетской ГРЭС.
УЗР передвигается по рельсовым путям, которые расположены по оси складского конвейера. Тележка разгрузочная вместе с установленным на ней конвейерным оборудованием предназначена для создания разгрузочной петли ленты складского конвейера. Головная часть тележки опирается на балку портала.
Конвейер, установленный на стреле, предназначен для приемки сыпучего материала со складского конвейера и подачи его в закладываемый штабель при работе машины в режиме «укладка», а также для подачи материала, забираемого из штабеля роторным колесом, через секции углепровода на отводящий конвейер склада при работе машины в режиме «забор».
Машина предназначена для работы на открытом воздухе, категория размещения У1 по ГОСТ 15150.
Укладка материала и его забор осуществляются как в автоматизированном режиме, так и в ручном.
Управление электроприводами, диагностика состояния механизмов, систем управления, средств, обеспечивающих требуемые условия эксплуатации и обслуживания оборудования, сигнализация, а также связь с центральным диспетчерским пунктом (ЦДП) осуществляется с помощью программируемого контроллера.

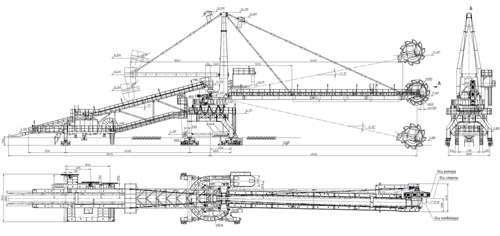

Габаритный чертеж

Габаритный чертеж УЗР 1200/600

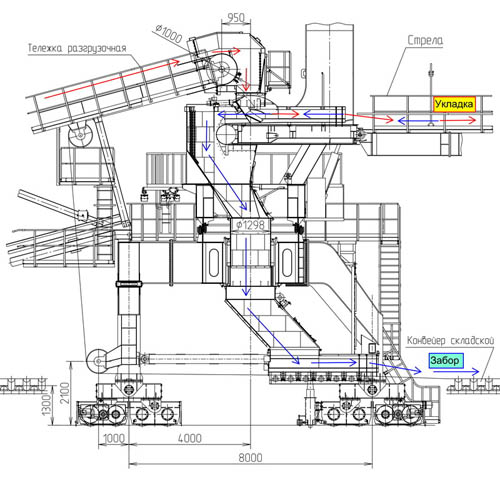

Схема углепровода

 Схема углепровода

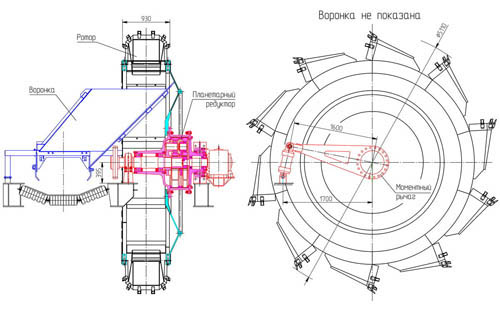

Заборный ротор, закрепленный к корпусу планетарного силового редуктора

 Заборный ротор, закрепленный к корпусу планетарного силового редуктора

Характеристики условий эксплуатации УЗР 1200/600:



1. Характеристика складируемого материала
      Наименование  уголь рядовой
      Насыпная плотность, т/м  0,8.. .1,1
      Угол естественного откоса в штабеле, град 38
      Допустимый угол наклона конвейера, град 15
      Абразивность  средняя
      Налипаемость слабая
2. Характеристика штабеля:
      Конфигурация поперечного сечения  трапеция
      Ширина основания, м 43.2
      Высота от уровня головки рельса, м 14.6
      Заглубление от уровня головки рельса, м  1.2
      Длина штабелей по основанию, м 150
3. Характеристика складского конвейера
       Расчетная производительность т/ч:   1200
       Ширина ленты, мм   1400
       Скорость ленты, м/с 2
       Высота условной линии обода барабана
       от уровня головки рельса, мм  1300
4. Климатические факторы
       Климат    умеренный
       Скорость ветра (не более), м/с
          рабочего состояния машины  14
          нерабочего состояния машины 21
       Рабочая температура окружающей среды, °С
          максимальная   40
          минимальная  -30
5. Электропитание кабельное переменным током:
       Частота, Гц  50
       Напряжение, В 6000
6. Режим работы, часов:
       в сутки  22
       в неделю 140
       в месяц  560
       в год  6700
       Срок службы, лет
          до первого капремонта 8...10
          до списания 25
7. Характеристика укладчика-заборщика:
       Техническая производительность, т/ч:
          по укладке 1200
          по забору 600
       Механизм передвижения
          скорость, м/мин    6...20
          диаметр ходового колеса, мм  710
          ход машины, м   100
       Ротор
          диаметр по ковшам, мм        5000
          число оборотов ротора, об/мин 8
          число ковшей 10
          емкость ковша, дм³ 250
          расстояние от оси ротора
          до оси вращения поворотной части машины, м 40
       Конвейер стреловой
          ширина ленты, мм 1400
          скорость ленты, м/с 3
       Механизм подъёма
          скорость подъёма на радиусе 40 м, м/мин 4
          угол подъема и опускания стрелы, град. -12.3…+11.15
       Механизм поворота
          скорость поворота, об/мин 0.04...0.12
          угол поворота относительно оси складского
          конвейера, град. ±90
       Масса машины с электрооборудованием, без бетона в
       противовесе, т   320
