Радиоуправление КЭП РУ

Комплект аппаратуры для управления подъёмно-транспортным оборудованием с возможностью управления по радиоканалу (КЭП РУ)

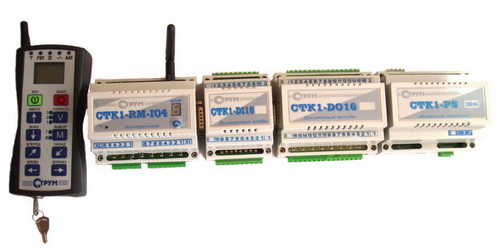

 Комплект аппаратуры для управления подъёмно-транспортным оборудованием

КЭП РУ относится к устройствам телемеханики, и применяется для управления подъёмно-транспортным оборудованием, работающем в различных отраслях промышленности.

НАЗНАЧЕНИЕ

КЭП РУ предназначен для передачи и приёма управления механизмами подъёмно-транспортного оборудования, как по радиоканалу, так и по кабельному каналу.

  • Количество дискретных входов – (16 x n) +4, n - кол-во модулей входа.
  • Количество дискретных выходов – (16 x n) +4, n - кол-во модулей выхода.
  • Количество аналоговых входов – 1.
  • Количество дополнительных независимых выходов питания – 2.
  • Каждый канал может быть запрограммирован на выполнение требуемой функции изготовителем

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Устройство предназначено для эксплуатации в климатическом исполнении «У» категории размещения «1» по ГОСТ 15150.

Температура эксплуатации от –400С до +600С.

Относительная влажность воздуха до 98% при температуре +250С.

Окружающая среда невзрывоопасная, не содержащая токопроводящей абразивной пыли, агрессивной пыли и газов в концентрациях, разрушающих металл и изоляцию.

Транспортирование по ГОСТ 12997 группа 3.

Механическая прочность и устойчивость к внешним воздействующим факторам устройства А1 соответствует группе условий эксплуатации М3 по ГОСТ 176161.1-93.

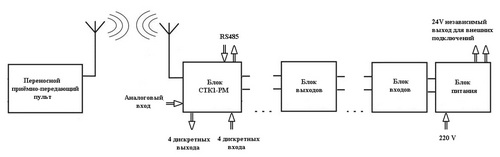

Структурная схема КЭП РУ

 Структурная схема КЭП РУ



ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение силовой цепи, В ~220
Частота питающей сети переменного тока, Гц 50
Параметры дискретных входов, В/мА 24.10
Параметры дискретных выходов, В/А 220/1
Тип выходных контактов             но
Потребляемая мощность, Вт
Габаритные размеры, мм ххх-99-65

ххх - длинна прибора зависит от комплектации.
