Кран мостовой электрический грузоподъемностью 125/20+5 т

Кран мостовой электрический грузоподъемностью 125/20/5 т с пролетом 41 мКран мостовой электрический КМС125/20+5 предназначен для производства монтажных и ремонтных работ в главном корпусе ПГУ-450 МВт Уренгойской ГРЭС при температуре от минус 20°С до плюс 40°С. Климатическое исполнение и категория размещения крана У2 по ГОСТ 15150.

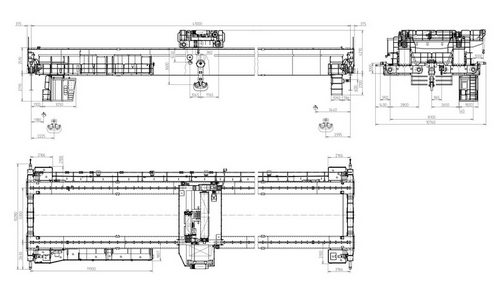

Габаритный  чертеж

Габаритный чертеж Кран мостовой электрический грузоподъемностью 125/20/5 т

Технические  характеристики

Параметры Номинальное значение

Грузоподъемность, нетто, т
     главного подъёма 125
     вспомогательного подъёма   20
     таль электрическая  5
Пролёт, м 41
Высота подъёма, м:
     главного подъёма 24
     вспомогательного подъёма   24,5
     таль электрическая  25
База крана, м 5,3
Скорость, м/с
     главного подъёма 0.006…0,032
     вспомогательного подъёма   0,032…0,16
     таль электрическая  0,13/0,03
     передвижения грузовой тележки  0,048...0,24
     передвижения крана 0.09...0,44
Тип грузозахватного органа
     главного подъёма Крюк двурогий
     вспомогательного подъёма   Крюк однорогий
     таль электрическая  Крюк однорогий
Группа классификации крана по ИСО 4301/1 А3
Группа классификации механизмов по ИСО 4301/1
     главного подъёма М4
     вспомогательного подъёма   М4
     таль электрическая  М3
     передвижения грузовой тележки  М4
     передвижения крана М4
Степень защиты электрооборудования оболочками по ГОСТ 14254 IP54
Напряжение сети, В 380
Частота тока, Гц 50
Напряжение цепей управления, В 220
Напряжение цепи рабочего освещения, В 220
Напряжение цепи ремонтного освещения, В 12
Подвод питания к крану троллеи
Подвод питания к грузовой тележке гибкий кабель
Тип подкранового рельса по ГОСТ 4121 КР 120
Место управления краном кабина машиниста
Нагрузка на колесо,   Н 480
