Кран мостовой электрический грузоподъемностью 105/20/10 т.

Кран мостовой электрический грузоподъемностью 105/20/10 т с пролетом 43 мКран мостовой электрический КМС105/20/10 предназначен для производства монтажных и ремонтных работ энергетического оборудования Черепетской ГРЭС при температуре от минус 20°С до плюс 40°С. Климатическое исполнение и категория размещения крана У3 по ГОСТ 15150.

Габаритный  чертеж

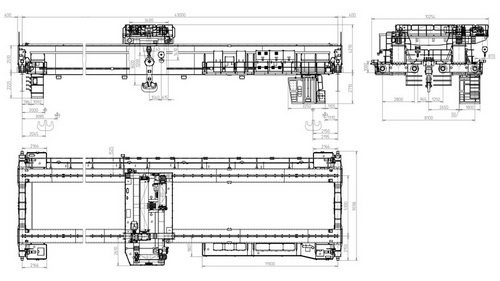

Габаритный чертеж крана мостового грузоподъемностью 105/20/10 т

Технические  характеристики



Параметры Номинальное значение

Грузоподъемность, нетто, т
     главного подъёма 105
     вспомогательного подъёма   20
     дополнительного подъёма 10
Пролёт, м 43
Высота подъёма, м:
     главного подъёма 24
     вспомогательного подъёма   23,4
     дополнительного подъёма 32
База крана, м 5,3
Скорость, м/с
     главного подъёма 0.006…0,032
     вспомогательного подъёма   0,032…0,16
     дополнительного подъёма 0,02…0,1
     передвижения грузовой тележки  0,048...0,24
     передвижения крана 0.09...0,44
Тип грузозахватного органа
     главного подъёма Крюк двурогий
     вспомогательного подъёма   Крюк однорогий
     дополнительного подъёма  Крюк однорогий
Группа классификации крана по ИСО 4301/1 А3
Группа классификации механизмов по ИСО 4301/1
     главного подъёма М4
     вспомогательного подъёма   М4
     дополнительного подъёма М4
     передвижения грузовой тележки  М4
     передвижения крана М4
Степень защиты электрооборудования оболочками по ГОСТ 14254 IP54
Напряжение сети, В 380
Частота тока, Гц 50
Напряжение цепей управления, В 220
Напряжение цепи рабочего освещения, В 220
Напряжение цепи ремонтного освещения, В 12
Подвод питания к крану троллеи
Подвод питания к грузовой тележке гибкий кабель
Тип подкранового рельса по ГОСТ 4121 КР 120
Место управления краном кабина машиниста
Нагрузка на колесо,   Н 456
