Ввод в эксплуатацию

7. Ввод в эксплуатацию.

7.1. Первое включение.

  • По окончании периода хранения необходимо выполнить формование конденсаторов преобразователя. Помните, что время хранения исчисляется с момента выпуска преобразователя, а не с момента его поставки.
  • Для формования необходимо с помощью автотрансформатора (ЛАТРа) и диодного моста от сети 220 В подать выпрямленное напряжение при обязательном соблюдении полярности.

Таблица 24

Время хранения Действия Время формовки
1 год и менее Нет необходимости в формовке
От 1 до 2 лет Подать 50% напряжения на 30 мин
Подать 100% напряжения на 30 мин
Преобразователь готов к работе
1 час
От 2 до 3 лет Подать 25% напряжения на 30 мин
Подать 50% напряжения на 30 мин
Подать 75% напряжения на 30 мин
Подать 100% напряжения на 30 мин
Преобразователь готов к работе
2 часа
3 года и больше Подать 25% напряжения на 2 часа
Подать 50% напряжения на 2 часа
Подать 75% напряжения на 2 часа
Подать 100% напряжения на 2 часа
Преобразователь готов к работе
8 часов

7.2. Аппаратная настройка.

Уважаемый Заказчик, мы предлагаем Вам продукцию полностью настроенную, испытанную и готовую к эксплуатации.

Производить аппаратную настройку  необходимо:

  • при ремонте, связанном с полной или частичной заменой блоков управления;
    при адаптации к специфическим характеристикам и режимам работы электродвигателя или объекта управления.

Настройка канала измерения напряжения Ud производится при помощи подстроечного потенциометра R55 расположенного на плате блока питания в следующей последовательности:

  • подсоедините вольтметр постоянного тока (класс точности не хуже 1) на пределе 1000 В, к контактам 3 и 4 клеммного соединителя XT1 блока питания;
  • включите преобразователь и сравните показания вольтметра с показаниями на табло пульта управления;
  • в случае отличия показаний вольтметра и индикации на пульте необходимо с помощью потенциометра R55 установить соответствие показаний вольтметра и пульта с точностью до 3 В.

Запрещается эксплуатировать преобразователь, в котором не удалось выполнить настройку в полном объеме.
Размещение регулировочных элементов и соединителей на блоке PL01 (PL02) указано на рисунках.

7.3. Программные настройки.

Для адаптации преобразователя к реальным условиям работы механизма возможно потребуется изменение предустановленных параметров.

Программные настройки приведены в разделе 4.5. При изменении заводских параметров обязательным является внесение пользовательских значений в соответствующие графы таблицы заводских настроек (с.41).

Часть программных настроек не доступна для пользовательского изменения и приводится только для информации. В процессе работы по программированию необходимо обращать внимание на соответствие указанных настроек значениям, указанным в ТО.

Предприятие изготовитель постоянно ведет работы по совершенствованию изделий и оставляет за собой право на  изменения, ведущие к улучшению его работы.

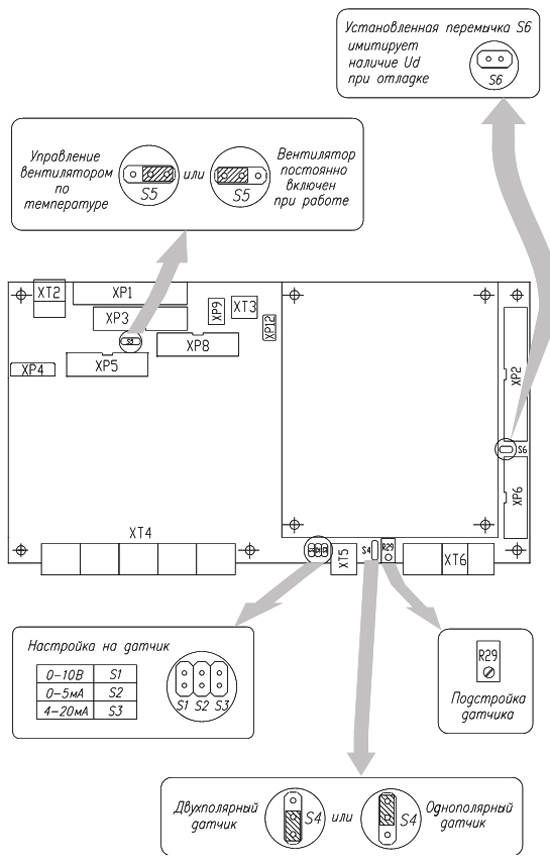

Размещение и назначение органов управления расположенных на блоке PL01

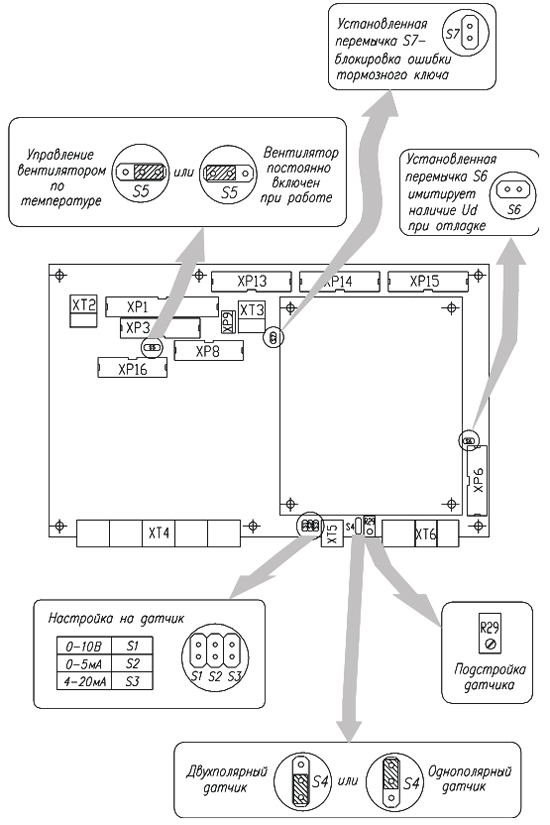

Размещение и назначение органов управления расположенных на блоке PL02
