Настраиваемые параметры преобразователя частоты
4.5. Настраиваемые параметры преобразователя частоты.
Таблица 4
| Параметр | Название функции | Примечание |
| ТЕКУЩИЕ ЗНАЧЕНИЯ | ||
| ЗаданиеРуч | Задание в ручном режиме, Гц | |
| ЗаданиеАвт | Задание в автоматическом режиме | |
| ВыхЧастота | Выходная частота, Гц | |
| ЗначТекЗДН | Значение текущего задания | Ручной режим - Гц, Автоматический режим - число |
| Обр. связь | Значение обратной связи | |
| Напряж.ЗПТ | Напряжение в звене постоянного тока, В | |
| Вых.напряж | Выходное линейное напряжение, В | Действующее значение |
| Полный ток | Выходной ток, А | Действующее значение |
| Полн. мощн. | Полная мощность, кВА | |
| Коэф. мощн. | Косинус j | |
| Активн.ток | Активный ток, А | |
| АктивнМощн | Активная мощность, кВт | |
| Темп.охлад | Температура охладителя инвертора, °С | |
Таблица 5
| Параметр | Название функции | Диапазон изменения заданного значения | Примечание |
| ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ | |||
| Част.мин. | Минимальная рабочая частота ПЧ | (1…Fmax) Гц | |
| Част.макс. | Максимальная рабочая частота ПЧ | (25…200) Гц | |
| МинНапрЗПТ | Минимальное напряжение звена постоянного тока | (200…500) В | |
| Напр.включ | Напряжение Ud при котором происходит включение силового выпрямителя | (200…500) В | |
| МакНапрЗПТ | Максимальное напряжение звена постоянного тока | (400…700) В | |
| Ток номин. | Номинальный ток ПЧ | ||
| Ток максим | Максимальный выходной ток ПЧ | (0…900) А | Действующее значение |
| Мощ.максим | Максимальная мощность привода | ||
| ЧастотаШИМ | Частота широтно-импульсной модуляции (ШИМ) | (0,4….6) кГц | |
| Ком. пауза | Коммутационная пауза между включением транзисторов в плече инвертора | (0…100) мкс | |
| НапрВращен | Направление вращения | АВС - вперёд АСВ - назад |
|
| Ток защиты | Величина токовой защиты | Амплитудное значение | |
| Uторм.мин. | Напряжение Ud при котором срабатывает узел динамического торможения | (Udnom…Uтmax-5) В | |
| Uторм.макс | Напряжение Ud при котором полностью открыт ключ узла динамического торможения | (Uтmin+5…Udmax) В | |
Таблица 6
| Параметр | Название функции | Диапазон изменения заданного значения |
| СТАРТ, СТОП, РЕВЕРС | ||
| Част.пуска | Частота пуска ПЧ | (1…10) Гц |
| Направлен. | Выбор способа задания направления вращения | Вперёд - вращение только "вперёд" Назад - вращение только "назад" ДискВход - выбор направления вращения осуществляется по дискретному входу |
| Торможение | Вид остановки привода по команде СТОП | Частота - частотное торможение Выбег - остановка двигателя путём снятия напряжения |
| Врем.выбег | Время выбега после команды "Стоп" | (1…30) сек |
| Тип фиксац | Вид фиксации останова при частотном торможении | Пост.ток – фиксация постоянным током Частотой – фиксация частотой |
| Част.фикс. | Значение частоты, при которой включается режим фиксации | (1…50) Гц |
| Врем.фикс. | Время фиксации | (0…25) сек |
| Напр.фикс. | Напряжение при режиме торможения постоянным током | (0…50) В |
| Двх Реверс | Выбор дискретного входа, по которому выполняется команда РЕВЕРС | Двх.1+ - ток есть - вперёд, тока нет - назад Двх.1- - ток есть - назад, тока нет - вперёд Двх.2+ - ток есть - вперёд, тока нет - назад ------------------------------------------ Двх.4+ - ток есть - вперёд, тока нет - назад Двх.4- - ток есть - назад, тока нет - вперёд |
| Двх Пуск | Выбор дискретного входа, по которому выполняется команда ПУСК | Нет - пуск по дискретному входу запрещен Двх.1+ – пуск производится при переходе из «тока нет» в «ток есть» Двх.1- – пуск производится при переходе из «ток есть» в «тока нет» ------------------------------------------ Двх.4- – пуск производится при переходе из «ток есть» в «тока нет» |
| Двх Стоп | Выбор дискретного входа, по которому выполняется команда СТОП | Нет - стоп по дискретному входу запрещен Двх.1+ – «тока нет» - пуск разрешен, «ток есть» - стоп Двх.1- - «тока нет» - стоп, «ток есть» - пуск разрешен ------------------------------------------ Двх.4- - «тока нет» - стоп, «ток есть» - пуск разрешен |
Таблица 7
| Параметр | Название функции | Диапазон изменения заданного значения | Примечание |
| U/F-ХАРАКТЕРИСТИКА | |||
| Напряж.F=0 | Величина выходного напряжения при Fвых = 0 Гц | (0…50) В | Редактирование возможно только в режиме СТОП |
| Частота F1 | Первая точка излома характеристики по оси F | (1…25) Гц | Редактирование возможно только в режиме СТОП |
| Напр. F=F1 | Первая точка излома характеристики по оси U | (10…250) В | Редактирование возможно только в режиме СТОП |
| Частота F2 | Вторая точка излома характеристики по оси F | (40…400) Гц | Редактирование возможно только в режиме СТОП |
| Напр. F=F2 | Вторая точка излома характеристики по оси U | (200…400) В | Редактирование возможно только в режиме СТОП |
| НомНапрЗПТ | Номинальное значение выпрямленного сетевого напряжения (используется при расчете выходного напряжения) | (500…600) В | Редактирование возможно только в режиме СТОП |
Част. пуска – пусковая частота ПЧ. Минимальная выходная частота ПЧ. С этой частоты начинается разгон электродвигателя.
Напряж.F= 0 – Выходное напряжение преобразователя на частоте 0 Гц. Определяет пусковой момент преобразователя.

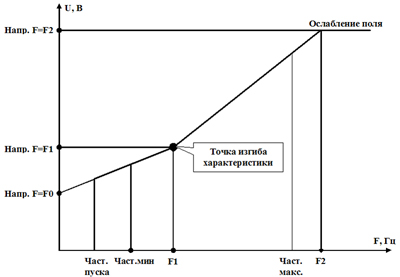

F1 – частота изгиба. Значение частоты, соответствующее точке изгиба характеристики U/f (см. рис.).
Напр. F= F1 – напряжение изгиба. Выходное напряжение ПЧ на частоте изгиба характеристики U/f. Определяет момент, развиваемый двигателем на низких частотах.
F2 – Номинальная выходная частота. Определяет переход в режим ослабления поля.
Напр. F= F2 – номинальное напряжение. Выходное напряжение ПЧ на номинальной частоте и выше.
Fмакс – Максимальная выходная частота ПЧ. Соответствует максимальному заданию.
