Таблица 8
| Параметр | Название функции | Диапазон изменения заданного значения | Примечание |
| РЕЖИМ УПРАВЛЕНИЯ | |||
| Сетев.адр. | Сетевой адрес привода | (1…31) | Пульт: Мест.– сет.адр. привода Дист. – сет.адр. к которому обращается пульт |
| Скор.связи | Скорость обмена по дистанционному каналу управления | (2400, 4800, 9600, 19200, 38400) бод | Пульт: Мест.– скорость привода по Дист. каналу Дист. – скорость пульта |
| Управление | Источник управления | Запр. – Управление приводом запрещено Мест. – Управление с местного пульта Дист. – Управление с дистанционного пульта АСУ – Управление по каналу АСУ |
Источнику управления разрешено выполнение команд Пуск и Стоп, изменение параметров |
| Режим | Выбор источника задания | Ручной - Источником задания является ПУЛЬТ в ручном режиме Автомат - Источником задания является ПУЛЬТ в автоматическом режиме Входы - Источником задания является дискретный или аналоговый вход (в зависимости от настроек) |
|
| ЗаданиеРуч | Задание частоты с ПУЛЬТА в ручном режиме | (0…200) Гц | |
| ЗаданиеАвт | Задание с ПУЛЬТА в автоматическом режиме | (0…100) | |
Таблица 9
| Параметр | Название функции | Диапазон изменения заданного значения | Примечание |
| НАСТР. РУЧН. РЕЖИМА | |||
| Время разг | Время разгона | (1…900) сек | |
| Время торм | Время торможения | (1…900) сек | |
| ЗднЧастоты | Способ задания частоты в ручном режиме | Авх – аналоговый вход, ФиксЧаст - фиксированное задание частоты, Диск.ряд - дискретный ряд фиксированных частот |
|
| Диапаз.Авх | Диапазон измерения датчика | 0-5 мА – уровень входного сигнала 0-5 мА 4-20 мА –уровень входного сигнала 4-20 мА |
Используется Авх.2 |
| МинЗднЧаст | Задание частоты для мин. Авх | (0…200) Гц | |
| МакЗднЧаст | Задание частоты для макс. Авх |
(0…200) Гц | |
| ФикЗднЧаст | Значение фиксированного задания частоты в ручном режиме | (0…200) Гц | |
| Обрыв Авх | Реакция при обрыве аналогового входа | Отключ. – отключение ПЧ Фикс.здн – перход ПЧ на фиксированное задание |
|
Таблица 10
| Параметр | Название функции | Диапазон изменения заданного значения | Примечание |
| НАСТР. АВТОМ. РЕЖИМА | |||
| Проп.Коэф. | Пропорциональный коэффициент ПИ регулятора | (0…10) Гц | Задает изменение частоты при 100% рассогласовании задания и обратной связи |
| ИнтегрКоэф | Интегральный коэффициент ПИ регулятора | (1…900) сек | Время интегрирования при 100% рассогласовании задания и обратной связи |
| Тип ОС | Тип обратной связи | Прям. – используется прямая обратная связь Обрат. – знак рассогласования инвертируется |
|
| Диапаз.ОС | Диапазон измерения датчика обратной связи | 0-5 мА – уровень входного сигнала 0-5 мА 4-20 мА –уровень входного сигнала 4-20 мА |
Используется Авх.1 |
| Предел ОС | Максимальное значение технологического параметра | (0…9999) | Соответствует максимальному уровню входного сигнала. Используется для нормирования технологических параметров. |
| Дес.знакОС | Кол-во десятичных знаков при отображении технологических параметров | (0…3) | Используется для параметров: - Предел ОС; - ЗаданиеАвт; - ОС; - Qупр. |
| Обрыв ОС | Реакция при обрыве аналогового входа ОС | Отключ. – отключение ПЧ Фикс.здн – переход ПЧ на фиксированное задание |
|
При работе в автоматическом режиме преобразователь частоты поддерживает заданное значение технологического параметра с помощью встроенного ПИ-регулятора. Выходной сигнал регулятора является заданием частоты и определяется следующими коэффициентами:
- Пропорциональный коэффициент, на который умножается величина рассогласования между желаемым значением контролируемого параметра (значение параметра «ЗаданиеАвт») и текущим значением контролируемого параметра (значение параметра «Обр. связь»). Величина рассогласования называется также ошибкой. При увеличении пропорционального коэффициента реакция системы на изменение контролируемого параметра ускоряется, но возможно появление нестабильности.
- Интегральный коэффициент, на который делится значение интеграла ошибки по времени. При увеличении интегрального коэффициента значение интегральной составляющей в выходном сигнале регулятора уменьшается. Интегральная составляющая позволяет достичь точного равенства между заданием и обратной связью, т. е. полного отсутствия ошибки.
Регулятор может иметь прямую или обратную характеристику. Если регулятор имеет прямую характеристику (установлено значение «Прям.» параметра «Тип ОС»), увеличение рассогласования между сигналом задания и сигналом обратной связи будет приводить к повышению выходной частоты преобразователя, если регулятор имеет обратную характеристику (установлено значение «Обр.» параметра «Тип ОС»), увеличение рассогласования будет приводить к снижению выходной частоты преобразователя.
Таблица 11
| Параметр | Название функции | Диапазон изменения заданного значения |
| ФИКСИРОВАН. ЧАСТОТЫ | ||
| К-воФикЧас | Количество используемых фиксированных частот | 2, 4, 8 |
| ФиксЧаст.1 | Задание фиксированной частоты №1 | (0…200) Гц |
| ----------- | ----------------- | ------------ |
| ФиксЧаст.8 | Задание фиксированной частоты №8 | (0…200) Гц |
Выбор дискретных частот осуществляется подачей тока на соответствующий дискретный вход. Для использования режима должно быть установлено значение «Входы» параметра «Режим», значение «Диск.ряд» параметра «ЗднЧастоты».

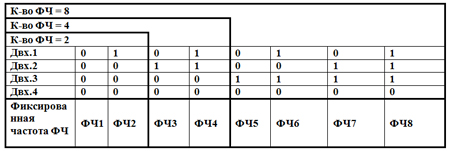

Таблица 12
0 - тока нет; 1 - ток есть.
Примечание. Двх.5 и Двх.6 в формировании дискретного ряда фиксированных частот не используются. При помощи Двх.5 и Двх.6 изменяется направление вращения (реверс).
