Продолжение3 "Настраиваемых параметров"

<< Назад


Таблица 17

Параметр Название функции Диапазон изменения заданного значения Примечание
НАСТРОЙКИ АППАРАТ.
Номин.мощн Номинальная выходная мощность преобразователя (37, 55, 75, 90, 110, 132, 160, 200, 250, 315) кВт
Настр.АЦП Коррекция измерения тока ПЧ Откл / Вкл.  Выключается автоматически при завершении коррекции
Авар. сеть Контроль питающей сети Запр / Разр
Выкл.вент. Температура охладителя, при которой отключается вентилятор охлаждения (20…60) °С Гистерезис между включением и выключением вентилятора 4 °С
Вкл.вентил Температура охладителя, при которой включается вентилятор охлаждения (20…60) °С
Мин Авых1 Нормирование минимального значения аналогового выхода (0…200) Гц Значение текущей частоты в (0…5 мА)
Мах Авых1 Нормирование максимального значения аналогового выхода (0…200) Гц
Мин Авых2 Нормирование минимального значения аналогового выхода (0…999) А Значение текущего тока
в (0…5 мА)
Мах Авых2 Нормирование максимального значения аналогового выхода (0…999) А
Пароль Парольная защита параметров Откл. - отключена
Вкл. - включена
Если Вкл. то запрашивается пароль при попытке изменения параметра

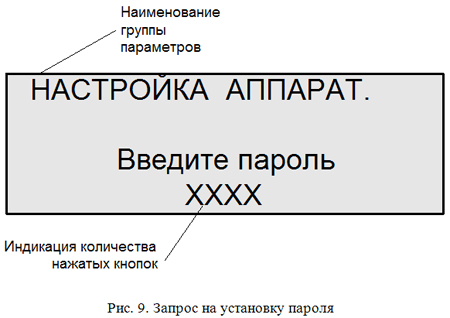

Для защиты параметров преобразователя от несанкционированного изменения возможно использование парольной защиты. Включение парольной защиты производится путем установки параметра «Пароль» в состояние «Вкл.». При этом на индикатор пульта выводится запрос на установку пароля приведенный на Рис. 9.



Паролем может служить любая последовательность 4-х кнопок пульта управления за исключением кнопки «ОТМЕНА», которая отменяет выполнение функции. Нажимаемые пользователем кнопки на индикаторе не отображаются, но при нажатии любой кнопки появляются символы «Х», количество которых соответствует количеству нажатых кнопок. После ввода пароля производится запрос на его повторный ввод и, если повторный ввод отличается от первого, производится возврат в начало выполнения функции.

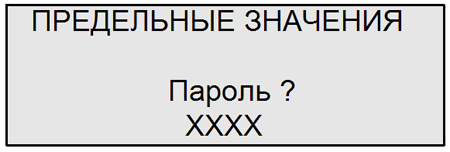

Если парольная защита установлена, попытка изменения любого параметра (кроме изменения текущего задания) приводит к появлению на экране запроса на ввод пароля, пример которого приведен на Рис. 10.

Рис. 10. Запрос на ввод пароля

При вводе правильного пароля пользователь получает доступ к редактированию параметра.
Пароль хранится в памяти пульта и, если производится его замена, необходимо повторить процедуру установки пароля.

Таблица 18

Параметр Название функции Диапазон изменения заданного значения Примечание
НАСТРОЙКА СТАТУСА
Реж.статус Настройка отображения статусного режима Парам.2 – в статусном режиме отображаются 2 параметра (большие цифры)
Парам.6 – в статусном режиме отображаются 6 параметров

Строка 1 Настройка 1-ой строки отображения статусного режима Fупр – задание в ручном режиме
Qупр – задание в автоматическом режиме

Строка 2.1 Настройка 1-го параметра 2-ой строки Fвых – текущая частота ПЧ
Fздн – текущее задание
ОС – значение обратной связи
Uзпт – напряжение в ЗПТ
Uвых – напряжение выхода ПЧ
Iвых – полный ток ПЧ
Sвых – полная мощность
Cos j - коэффициент мощности
Iакт – активный ток
Pакт – активная мощность
tохл – температура охладителя
Отображается левым параметром при настройке Реж.статус = Парам.2
Строка 2.2 Настройка 2-го параметра 2-ой строки Аналогично Строка 2.1 Отображается правым параметром при настройке Реж.статус = Парам.2
Строка 3.1 Настройка 1-го параметра 3-ей строки Аналогично Строка 2.1
Строка 3.2 Настройка 2-го параметра 3-ей строки Аналогично Строка 2.1
Строка 4.1 Настройка 1-го параметра 4-ой строки Аналогично Строка 2.1
Строка 4.2 Настройка 2-го параметра 4-ой строки Аналогично Строка 2.1

Таблица 19

Параметр Название функции Диапазон изменения заданного значения Примечание
АПП
Пуск поВКЛ Пуск по подаче питания на ПЧ Запр. – пуск по подаче питания запрещен
Разр. – пуск по подаче питания разрешен

Перезапуск Автоматический перезапуск после возникновения аварии Запр. – перезапуск запрещен
Разр. – перезапуск разрешен

Кол-во АПП Количество АПП в течение заданного времени 0…5
Dt АПП Интервал времени, на котором разрешено указанное количество АПП (5…200) мин Если за указанное время произойдет Кол-во АПП, то ПЧ будет остановлен.
Если нет, то на следующем интервале Dt АПП Кол-во АПП будет уменьшено на "1".
АПП Iзащ Разрешение АПП после возникновения аварии ImaxЗащт Запр. – перезапуск запрещен
Разр. – перезапуск разрешен

АПП Ud Разрешение АПП после возникновения аварии МинНапрЗПТ Запр. – перезапуск запрещен
Разр. – перезапуск разрешен
АПП по минимальному напряжению в звене постоянного тока. Кратковременная просадка питающего напряжения
Dt АПП Ud Задержка включения ПЧ после возникновения аварии МинНапрЗПТ (5…200) мин
