Панель управления Б-6503

Панель управления Б-6503 предназначена для реализации схемы управления электроприводом механизма подъема. Группа режима работы 4М по ГОСТ 25835-83.

Панель предназначена для управления одним трехфазным асинхронным электродвигателем с фазным ротором, работающим в средних и легких режимах, для механизма подъема.

Панель управления обеспечивает автоматический разгон, торможение и реверсирование двигателя. Схема позволяет получить по четыре фиксированные скорости подъема и опускания груза.

Панели данной серии не имеют максимальной защиты силовых и контрольных цепей и поэтому применяются только с защитными панелями. Отличительной особенностью данной панели является наличие импульсно-ключевого режима, который реализуется тиристорами, включенными в цепь ротора двигателя.

Подъем

На первом положении рукоятки КК привод работает в режиме импульсно-ключевого регулирования, обеспечивая пониженную скорость подъема, на последующих положениях КК происходит разгон электродвигателя последовательным закорачиванием ступеней сопротивлений в цепи ротора.

Опускание

На всех положениях КК, кроме последнего, при опускании используется режим динамического торможения с самовозбуждением. В этом режиме двигатель отключается от сети, а его ротор через трехфазный выпрямитель UZ1 контактором подключается к двум фазам статора. Двигатель вращается под действием веса груза, а выпрямленная ЭДС ротора обеспечивает статор током динамического торможения. При этом скорость опускания определяется величиной сопротивления в роторе и величиной нагрузки. На четвертом положении КК двигатель работает от сети в режиме силового спуска с минимальным сопротивлением в цепи ротора. Режим предполагает быстрое опускание крюка со сверхсинхронной скоростью двигателя.

Электрическое торможение осуществляется противовключением. При срабатывании нулевой или конечной защиты электродвигатель отключается от сети. При этом происходит механическое торможение. Обратная связь обеспечивается блоком BR.

Технические данные панели

Номинальное напряжение силовой цепи, В ~380
Номинальное напряжение цепи управления, В ~380
Частота питающей сети переменного тока, Гц 50
Номинальный ток, А 63
Габаритные размеры 900х1600х600

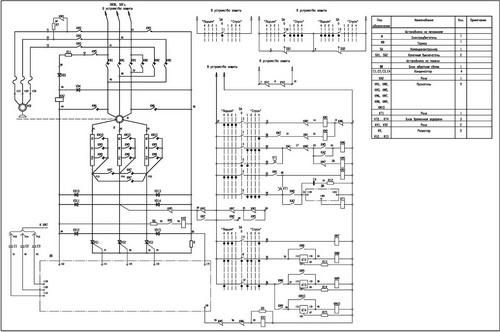

 Принципиальная схема панели Б-6503

Принципиальная схема панели Б-6503
