Панель управления Б-6506

Панель управления Б-6506 предназначена для реализации схемы управления электроприводом механизма передвижения. Группа режима работы 4М по ГОСТ 25835-83.

Панель предназначена для управления двумя трехфазными асинхронными электродвигателями с фазным ротором, работающими в средних и легких режимах, для механизма передвижения.

Схема панели обеспечивает пуск, реверсирование, торможение, регулирование скорости, а также нулевую и конечную защиту электропривода. Панели данной серии не имеют максимальной защиты силовых и контрольных цепей и поэтому применяются только с защитными панелями. Отличительной особенностью данной панели является наличие импульсно-ключевого режима, который реализуется тиристорами, включенными в цепь ротора двигателя.

На первом положении прямого хода рукоятки КК, установленном в нужном направлении движения, срабатывания аппаратов не происходит. Двигатель отключен от сети и заторможен.

На втором положении рукоятки КК включается пускатель направления КМ1 “вправо” или КМ2 “влево”, пускатель КМ4, закорачивающий ступень противовключения роторных резисторов, пускатель КМ3 тормоза. Двигатель подключается к сети, растормаживается и начинает разгоняться, обеспечивая работу привода в импульсно-ключевом режиме. При последующем переводе рукоятки КК в 3, 4, 5 положения происходит разгон электродвигателя закорачиванием ступеней сопротивлений в цепи ротора с ускорением, определяемым выдержкой времени блоков временной задержки.

При обратном ходе рукоятки КК в первое положение тормозной пускатель остается включенным, а пускатели направления переключаются в сторону, противоположную движению. Двигатель тормозится в режиме противовключения. Данный режим позволяет реализовывать пониженные скорости вращения электродвигателя.

При срабатывании нулевой или конечной защиты электродвигатель отключается от сети. При этом происходит механическое торможение. Обратная связь обеспечивается блоком BR.

Технические данные панели

Номинальное напряжение силовой цепи, В ~380
Номинальное напряжение цепи управления, В ~380
Частота питающей сети переменного тока, Гц 50
Номинальный ток, А 63
Габаритные размеры

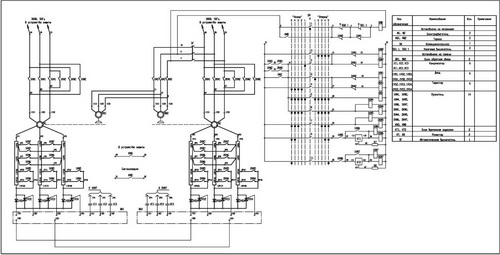

 Принципиальная схема панели Б-6506

Принципиальная схема панели Б-6506
