Защитная панель ПЗКБ-250

Защитная панель ПЗКБ-250 предназначена для максимально-токовой и нулевой защиты крановых электродвигателей переменного тока с фазовым ротором, работающих в легком, среднем или тяжелом режимах, а также для защиты цепей управления НКУ.

Питание на кран может быть подано только после включения ключом блок-замка SA2.

Рубильник QS обеспечивает размыкание силовой цепи, а переключатель SA служит для проверки цепей управления без включения линейного контактора.

Технические данные панели

Номинальное напряжение силовой цепи, В ~380
Номинальное напряжение цепи управления, В ~380
Частота питающей сети переменного тока, Гц 50
Номинальный ток, А 250
Габаритные размеры 550х900х350

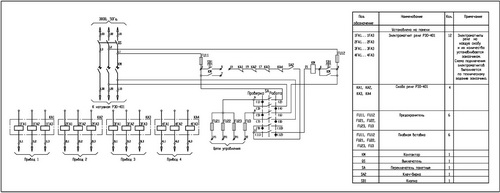

Принципиальная схема панели ПЗКБ-250

Принципиальная схема панели ПЗКБ-250
