Панель управления П6506

Панель управления П6506 предназначена для реализации схемы управления электроприводом механизма подъема. Группа режима работы 4М по ГОСТ 25835-83.

Панель предназначена для управления одним трехфазным асинхронным электродвигателем с фазным ротором, работающим в средних и легких режимах, для механизма подъема.

Панель управления обеспечивает автоматический разгон, торможение и реверсирование двигателя. Схема позволяет получить по четыре фиксированные скорости подъема и опускания груза.

Панели данной серии содержат максимальную защиту силовых и контрольных цепей. Отличительной особенностью данной панели является наличие импульсно-ключевого режима, который реализуется тиристорами, включенными в цепь ротора двигателя.

Подъем

На первом положении рукоятки КК привод работает в режиме импульсно-ключевого регулирования, обеспечивая пониженную скорость подъема, на последующих положениях КК происходит разгон электродвигателя последовательным закорачиванием ступеней сопротивлений в цепи ротора.

Опускание

На всех положениях КК, кроме последнего, при опускании используется режим динамического торможения с самовозбуждением. В этом режиме двигатель отключается от сети, а его ротор через трехфазный выпрямитель UZ1 контактором подключается к двум фазам статора. Двигатель вращается под действием веса груза, а выпрямленная ЭДС ротора обеспечивает статор током динамического торможения. При этом скорость опускания определяется величиной сопротивления в роторе и величиной нагрузки. На четвертом положении КК двигатель работает от сети в режиме силового спуска с минимальным сопротивлением в цепи ротора. Режим предполагает быстрое опускание крюка со сверхсинхронной скоростью двигателя.

Электрическое торможение осуществляется противовключением. При срабатывании нулевой или конечной защиты электродвигатель отключается от сети. При этом происходит механическое торможение. Обратная связь обеспечивается блоком BR.

Технические данные панели

Номинальное напряжение силовой цепи, В ~380
Частота питающей сети переменного тока, Гц 50
Номинальное напряжение цепи управления, В ~380
Номинальный ток, А 160
Габаритные размеры (IP00) 950х1700х350
Габаритные размеры (IP54)  1150х1800х600

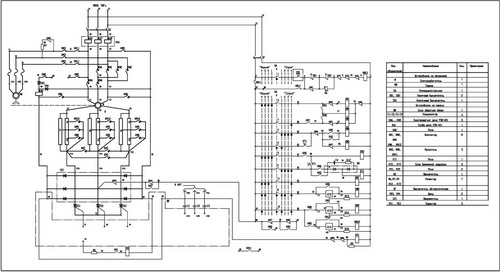

Принципиальная схема панели П6506

Принципиальная схема панели П6506
