Панель управления КC-160М

Панель управления КC-160М предназначена для реализации схемы управления электроприводом механизма подъема. Группа режима работы 6М по ГОСТ 25835-83.

Панель предназначена для управления одним трехфазным асинхронным электродвигателем с фазным ротором, работающим в тяжелом режиме, для механизма подъема либо подъема/замыкания грейфера.

Схема управления одним приводом реализуется применением панели типа КС-160М и комплекта роторных резисторов, установленных в резисторных шкафах. Управление механизмом подъема либо подъема/замыкания грейфера осуществляется командоконтроллером 1SM.

Схема управления позволяет получить по четыре фиксированных скорости подъема и три – опускания, а также обеспечивает разгон, торможение и реверсиро-вание двигателя.

Схема панели обеспечивает пуск, реверсирование, торможение, регулирование скорости, а также нулевую и максимальную защиту электродвигателя, и конечную защиту электропривода. Пуск электродвигателя осуществляется путем перевода рукоятки командоконтроллера, при этом происходит разгон электродвигателя закорачиванием ступеней сопротивлений в цепи ротора.

Автоматически пуск осуществляется в функции времени. При срабатывании нулевой, максимальной или конечной защиты электродвигатель отключается от сети. При этом происходит механическое торможение. Для улучшения коммутационных характеристик контакторов применяются блоки бездуговой коммутации А1 и А2.

Технические данные панели

Номинальное напряжение силовой цепи, В ~380
Частота питающей сети переменного тока, Гц 50
Номинальное напряжение цепи управления, В 220
Номинальный ток, А 160
Габаритные размеры (IP00) 1000х1520х430
Габаритные размеры (IP54)  1120х1700х600

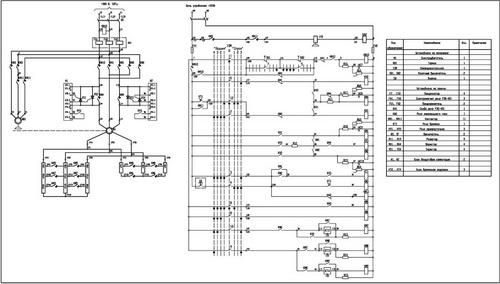

Принципиальная схема панели КC-160М

Принципиальная схема панели КC-160М
