Панель управления КC-250М

Панель управления КC-250М предназначена для реализации схемы управления электроприводом механизма подъема. Группа режима работы 6М по ГОСТ 25835-83.

Панель предназначена для управления одним трехфазным асинхронным электродвигателем с фазным ротором, работающим в тяжелом режиме, для механизма подъема либо подъема/замыкания грейфера.

Схема управления одним приводом реализуется применением панели типа КС-250М и комплекта роторных резисторов. Управление механизмом подъема либо подъема/замыкания грейфера осуществляется командоконтроллером 1SM.

Схема управления позволяет получить по четыре фиксированных скорости подъема и три – опускания.

Схема панели обеспечивает пуск, реверсирование, торможение, регулирование скорости, а также нулевую и максимальную защиту электродвигателя, и конечную защиту электропривода. Пуск электродвигателя осуществляется путем перевода рукоятки командоконтроллера, при этом происходит разгон электродвигателя закорачиванием ступеней сопротивлений в цепи ротора. Автоматически пуск осуществляется в функции времени. При срабатывании нулевой, максимальной или конечной защиты электродвигатель отключается от сети. При этом происходит механическое торможение. Для улучшения коммутационных характеристик контакторов применяются блоки бездуговой коммутации А1 и А2.

Технические данные панели

Номинальное напряжение силовой цепи, В ~380
Частота питающей сети переменного тока, Гц 50
Номинальное напряжение цепи управления, В 220
Номинальный ток, А 250
Габаритные размеры (IP54)  1940х1800х600

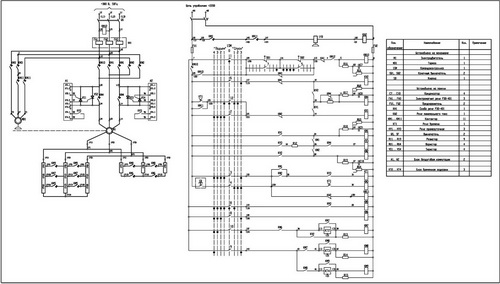

Принципиальная схема панели КC-250М

Принципиальная схема панели КC-250М
