Панель управления К-63М

Панель управления К-63М предназначена для реализации схемы управления электроприводом механизма передвижения. Группа режима работы 6М по ГОСТ 25835-83.

Панель предназначена для управления одним трехфазным асинхронным электродвигателем с фазным ротором, работающим в тяжелом режиме, для механизма горизонтального передвижения.

Схема панели обеспечивает пуск, реверсирование, торможение, регулирование скорости, а также нулевую и максимальную защиту электродвигателя, и конечную защиту электропривода. Пуск электродвигателя осуществляется путем перевода рукоятки командоконтроллера, при этом происходит разгон электродвигателя закорачиванием ступеней сопротивлений в цепи ротора. Автоматически пуск осуществляется в функции времени.

На первом положении командоконтроллера SA включаются контакторы KM1, KM2 направления движения и линейный контактор KM4. Включается тормоз МВ и двигатель М.

На втором положении рукоятки командоконтроллера включается контактор KM5, шунтируя часть роторных сопротивлений.

На третьем положении рукоятки командоконтроллера включается контактор KM6. Шунтируется часть роторных резисторов и двигатель разгоняется до третьей скорости.

На четвертом положении рукоятки командоконтроллера включается контактор KM7.

Механический тормоз в процессе оперативного торможения не используется и накладывается только при установке командоконтроллера SA в нулевое положение, срабатывании защит или аварийном отключении питания.

При срабатывании нулевой, максимальной или конечной защиты электродвигатель отключается от сети. При этом происходит механическое торможение. Для улучшения коммутационных характеристик контакторов применяются блоки бездуговой коммутации А1 и А2.

Технические данные панели

Номинальное напряжение силовой цепи, В ~380
Частота питающей сети переменного тока, Гц 50
Номинальное напряжение цепи управления, В 220
Номинальный ток, А 63
Габаритные размеры IP00 700x1520x375
Габаритные размеры IP54  820x1700x600



 Принципиальная схема панели К-63М

Принципиальная схема панели К-63М

Габаритный чертеж

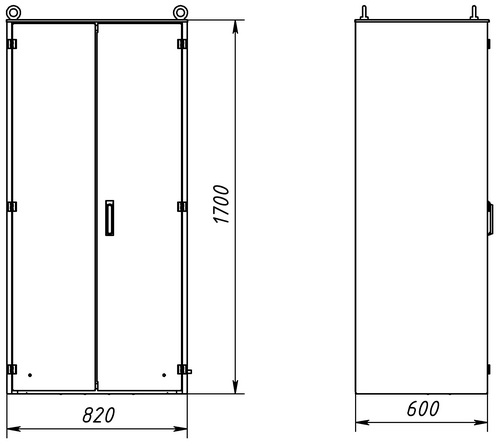

Габаритный чертеж К-63М исполнение IP54
