Панель управления ДК-160М

Панель управления ДК-160М предназначена для реализации схемы управления электроприводом механизма передвижения. Группа режима работы 6М по ГОСТ 25835-83.

Панель предназначена для управления двумя трехфазными асинхронными электродвигателями с фазным ротором, работающими в тяжелом режиме, для механизма горизонтального передвижения.

Схема панели обеспечивает пуск, реверсирование, торможение, регулирование скорости, а также нулевую и максимальную защиту электродвигателя, и конечную защиту электропривода. Пуск электродвигателя осуществляется путем перевода рукоятки командоконтроллера, при этом происходит разгон электродвигателя закорачиванием ступеней сопротивлений в цепи ротора. Автоматически пуск осуществляется в функции времени.

В нулевом положении контроллера SA и исправной цепи защит и блокировок линейного контактора и шкафа ввода подготовлена возможность включения привода.

На первом и последующих положениях рукоятки контроллера, независимо от направления передвижения, схемой обеспечивается разгон и изменение скорости электродвигателя путем регулирования по ступеням величины сопротивления в цепи ротора.

При срабатывании нулевой, максимальной или конечной защиты электродвигатель отключается от сети. При этом происходит механическое торможение. Для улучшения коммутационных характеристик контакторов применяются блоки бездуговой коммутации А1 и А2.

Технические данные панели

Номинальное напряжение силовой цепи, В ~380
Частота питающей сети переменного тока, Гц 50
Номинальное напряжение цепи управления, В 220
Номинальный ток, А 160
Габаритные размер (IP00) 1000х1520х430, 700х1520х430
 Габаритные размер (IP54)  1940x1700x600

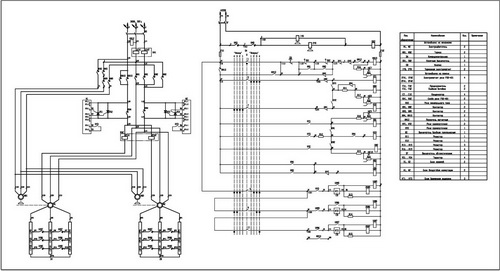

Принципиальная схема панели ДК-160М

Принципиальная схема панели ДК-160М
