Панель управления ДТА-161
Панель управления ДТА-161 предназначена для реализации схемы управления электроприводом механизма передвижения. Группа режима работы 3М по ГОСТ 25835-83.
Панель ДТА-161 применяется в комплекте с панелью ДТА-63 или ДТА-160 для управления четырьмя электродвигателями.
Схема панели обеспечивает возможность управления дополнительно двумя электродвигателями.
Технические данные панели
| Номинальное напряжение силовой цепи, В | ~380 |
| Частота питающей сети переменного тока, Гц | 50 |
| Номинальное напряжение цепи управления, В | ~380 |
| Номинальный ток, А | 63 |
| Габаритные размеры (IP00) | 400х600х315 |
| Габаритные размеры (IP54) | 600х1000х200 |

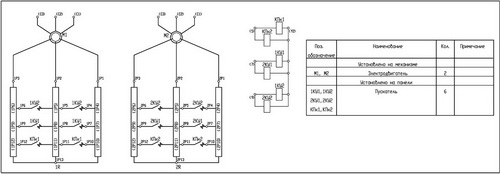

Принципиальная схема панели ДТА-161
